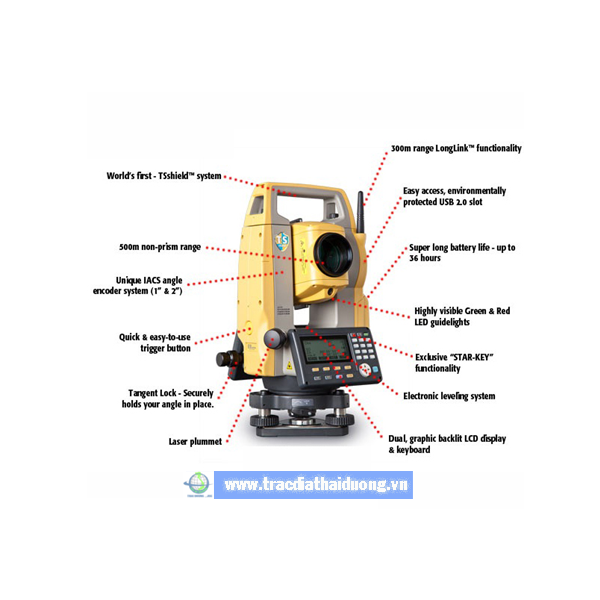

Phương pháp đo máy toàn đạc dòng máy TOPCON

• F1
• F1 đặt tên File đo, hoặc F2 để chọn file đo (Enter). Trường hợp đo tiếp file đang đo dở, tất cả các dữ liệu khai báo và số liệu đo đều nằm trong file này
• F1 nhập tên trạm máy, Enter sau khi nhập xong, dùng phím mũi tên chuyển
  xuống dòng INS.HT để nhập chiều cao máy, Enter. Khi đã nhập xong tọa độ trạm máy ấn F3 để lưu lại kết quả, khai báo xong với trạm máy

Bước 1: Khai báo trạm máy

• Nhấn F1 để nhập điểm trạm máy, nhấn tiếp F1để nhập số thứ tự của điểm trạm máy, F4 xác nhận
• F1 nhập ID là chú thích của điểm trạm máy, (chú ý là mỗi lần ấn F1 thì sẽ chuyển đổi từ nhập chữ ALP sang nhập số NUM và ngược lại) F4 xác nhận
• F1 để nhập chiều cao máy, F4. Chấp nhận toạ độ máy: đúng ấn F3, sai ấn F4.
  Nhập lại tọa độ điểm đặt máy ấn F4, tọa độ điểm có sẵn ấn F2 không có thì ấn F3/F1 để nhập bằng tay, nhấn Enter, nhấn F3 xác nhận sau cùng

Bước 2 : Nhập dữ liệu

• F2 để nhập điểm định hướng, F1 để nhập số thứ tự cho điểm định hướng, F4 xác nhận
• F1 nhập chú thích cho điểm định hướng, F4 xác nhận
• F1 nhập chiều cao gương, F4 xác nhận
• F4, F3 rồi nhấn F1 để nhập tọa độ điểm định hướng, F4 xác nhận
• Ngắm vào điểm định hướng rồi ấn F3 và chọn trong 3 nút: F1 đo điểm định hướng kiểu góc - F2 kiểu đo xa - F3 đo tọa độ

Bước 3:

• F3 để đo các điểm
• F1 nhập số thứ tự cho điểm đo đầu tiên, F4
• F1 nhập chú thích cho điểm, F4
• F1 thì nhập chiều cao gương, F4
• Ngắm vào điểm cần đo rồi ấn F3 rồi ấn 1 trong 3 nút: F1 kiểu góc – F2 kiểu đo xa – F3 kiểu toạ độ. Máy tự lưu điểm tự đo và chuyển sang điểm đo khác và tăng thêm số thứ tự

Chuyển số liệu vào máy tính

• Về phía máy tính: bật phần mềm Topcon Link rồi vào file/Import from device, thực hiện nháy đúp vào Topcon Total Station - Addnew Station, chọn Model là GTS–220 chọn cổng rồi nhấn OK. Tích đúp vào Addnew Station - File1.txt rồi chờ
• Về phía máy toàn đạc: Menu – F3 – F4 – F4 – F1- F1 – F1 – F1 – F2, rồi dùng nút lên xuống chọn file để trút rồi ấn F4 – F3, nháy vào Start bên máy tính
• File được chuyển ra sẽ hiện ra trên màn hình máy tính. File/Save AS
  rồi chọn đuôi .DWG, .DXF hoặc .CSV

Xem điểm đã lưu trong máy
Menu – F3– F3– Ấn nút lên xuống để file cần tìm rồi nhấn F2 – F3, nhập số thứ tự của điểm cần tìm, F4 xác nhận

Chuyển điểm ra thực địa

Kiểu 1: Chuyển điểm kiểu khoảng cách

• Mode đo khoảng cách – F4 – F2 – F1, nhập khoảng cách cần chuyển rồi F4
• Ngắm sao bắt được gương trong điểm định hướng. Điều chỉnh gương khi dHD < 0, dHD = 0, dHD > 0. dHD = 0 là điểm gương cần chuyển

Kiểu 2: Chuyển điểm đã lưu trong máy kiểu tọa độ

• Menu – F2 – F2, chọn file, F4 – F3 – F, nhập số thứ tự của điểm cần chuyển ra thực địa rồi ấn F4  – F3, nhập chiều cao gương rồi ấn F4 –F1, rồi
  xoay ngang máy sao cho dHR = 0 rồi khóa bàn độ ngang và ấn F1 chạy
  gương sao cho máy bắt được gương.
• Điều chỉnh gương khi dHD < 0, dHD = 0, dHD > 0. dHD = 0 là điểm gương cần chuyển
• F4 để chuyển điểm

Kiểu 3 : Chuyển điểm không được lưu trong máy kiểu tọa độ

• Menu – F2 – F3 – F1 – F3 – F1, nhập tọa độ trạm máy, F4: nhập chiều cao máy, F4 F2 – F3 – F1, ngắm vào điểm toạ độ định hướng rồi ấn F4 – F3 – F3 – F1, nhập toạ độ rồi ấn F4: nhập chiều cao gương  - F4 – F1 rồi quay máy cho dHR =0 –F1 rồi chạy gương sao cho bắt được
• Điều chỉnh gương khi dHD < 0, dHD = 0, dHD > 0. dHD = 0 là điểm gương cần chuyển
• F4 để chuyển điểm

Đo giao hội nghịch

• Bật máy ở điểm B, ấn Menu – F2 - F2: chọn file có điểm toạ độ giao nhau – F4 – F4 – F2 – F2 – F1: nhập số thứ tự cho B – F4 –F1: nhập số thứ tự của điểm đã biết toạ độ - F4 – F3: nhập chiều cao gương – F4: ngắm điểm gương – F4: màn hình tự chuyển động sang nhập điểm giao hội còn lại, quay máy sang điểm này  - F1: nhập số thứ tự - F4 – F3 – F4: xác nhận chiều cao gương, ngắm vào gương  - F4 – F1 – F4 – F4 – F3: điểm này được lưu vào máy. Điểm B sẽ trở thành điểm trạm của máy, chọn điểm định hướng rồi sử dụng các mode khác như bình

Mode đo ngoài không lưu nhớ vào máy tính

• Đo toạ độ: Ấn nút bên trái nút Menu, chuyển đổi đo không gương và có gương bằng nút F3, NP là đo không có gương và không có NP là đo có cần gương, ấn F4 chuyển sang trang 2: R.HT nhập chiều cao gương, INSHT nhập chiều cao máy, OCC là nhập tọa độ máy. Sau khi nhập 3 thông số trên ta ngắm vào gương rồi ấn F1 để đo
• Đo khoảng cách thì ấn nút ngắm vào gương rồi ấn F1 thì máy sẽ hiện ra HR là góc ngang, HD là khoảng cách ngang và VD là khoảng cách đứng. Về SD hoặc HD &VD khi chuyển màn hình
• Đo góc thì ấn ANG  và để đặt góc về 0 ta ấn F1/ F3

Đo khoảng cách giữa 2 điểm gương không lưu vào máy

•
•
• Menu – F4 –F1 – F2 – F2 – F2 – F1 – F2: nhập chiều cao gương – F4: ngắm vào điểm gương – F1: ngắm điểm gương thứ 2 – F2: nhập chiều cao điểm gương thứ 2 – F4 – F1: hiện ra khoảng cách giữa 2 gương là dHD và dVD là chênh lệch chiều cao giữa 2 gương
• Chuyển gương 2 đến điểm 3, ngắm vào gương tại điểm 3 – F3 – F1: hiện khoảng cách giữa điểm gương 1 và 3

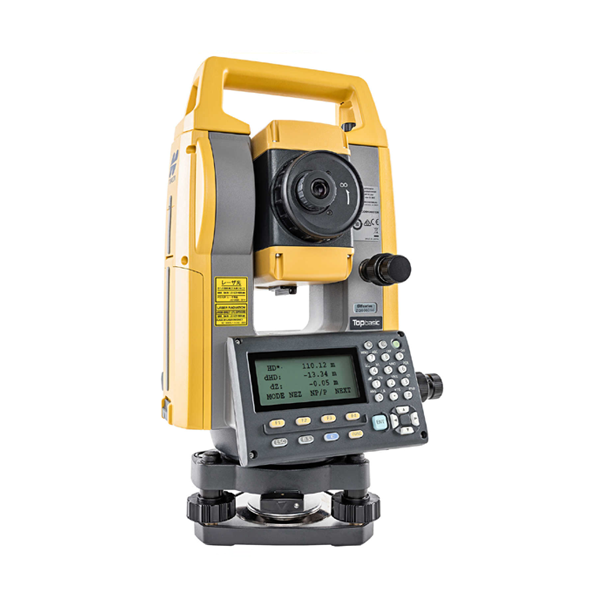

Ứng dụng của máy toàn đạc điện tử Topcon GTS 235N

• Máy được tích hợp bàn phím gồm 24 phím giúp dễ dàng thao tác khi sử dụng
• Khoảng cách đo đạc máy có thể đo được khoảng cách là 3000m với gương đơn với độ chính xác là ± (2mm + 2ppmxD, tốc độ đo nhanh 1,2 s
• Topcon GTS 235N được thiết kế theo tiêu chuẩn chống nước được tích hợp theo tiêu chuẩn IP66 giúp máy có thể hoạt động ổn định trong mọi môi trường
• Thời lượng pin dài , máy sử dụng liên tục trong 10 tiếng
• Máy có thiết kế nhỏ dễ dàng khi vận chuyển
• GTS-235N được cài đặt sẵn ứng dụng đo khảo sát địa hình
• Ứng dụng đo giao hội nghịch cho kết quả nhanh chóng
• Ứng dụng đo chiều cao không với tới
• Tương tự như các dòng máy khác được trang bị ứng dụng đo khoảng cách gián tiếp ứng dụng cho nghiều trường hợp bị che chắn
• Ứng dụng đo diện tích cho kết quả nhanh chóng và đáng tin cậy......
